Plan: 12 Cylinder V-Engine

50,00

Construction plan of the 12 Cylinder V-Engine by Martin Ohrndorf

Clear

SKU: N/A Category:

Description

Bestellen Sie hier den Bauplan für Ihren Nachbau des 12 Zylinder V-Motors!

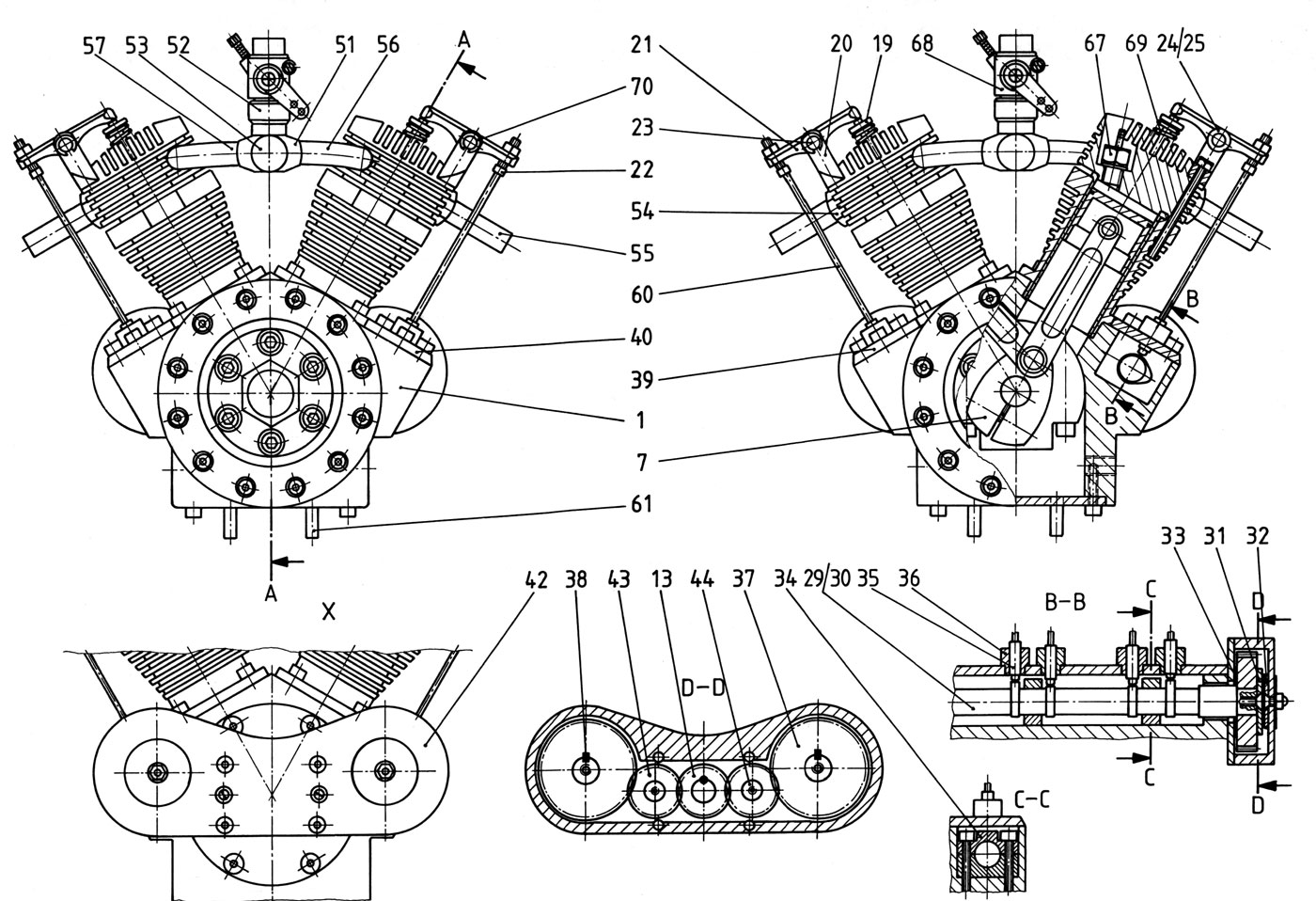

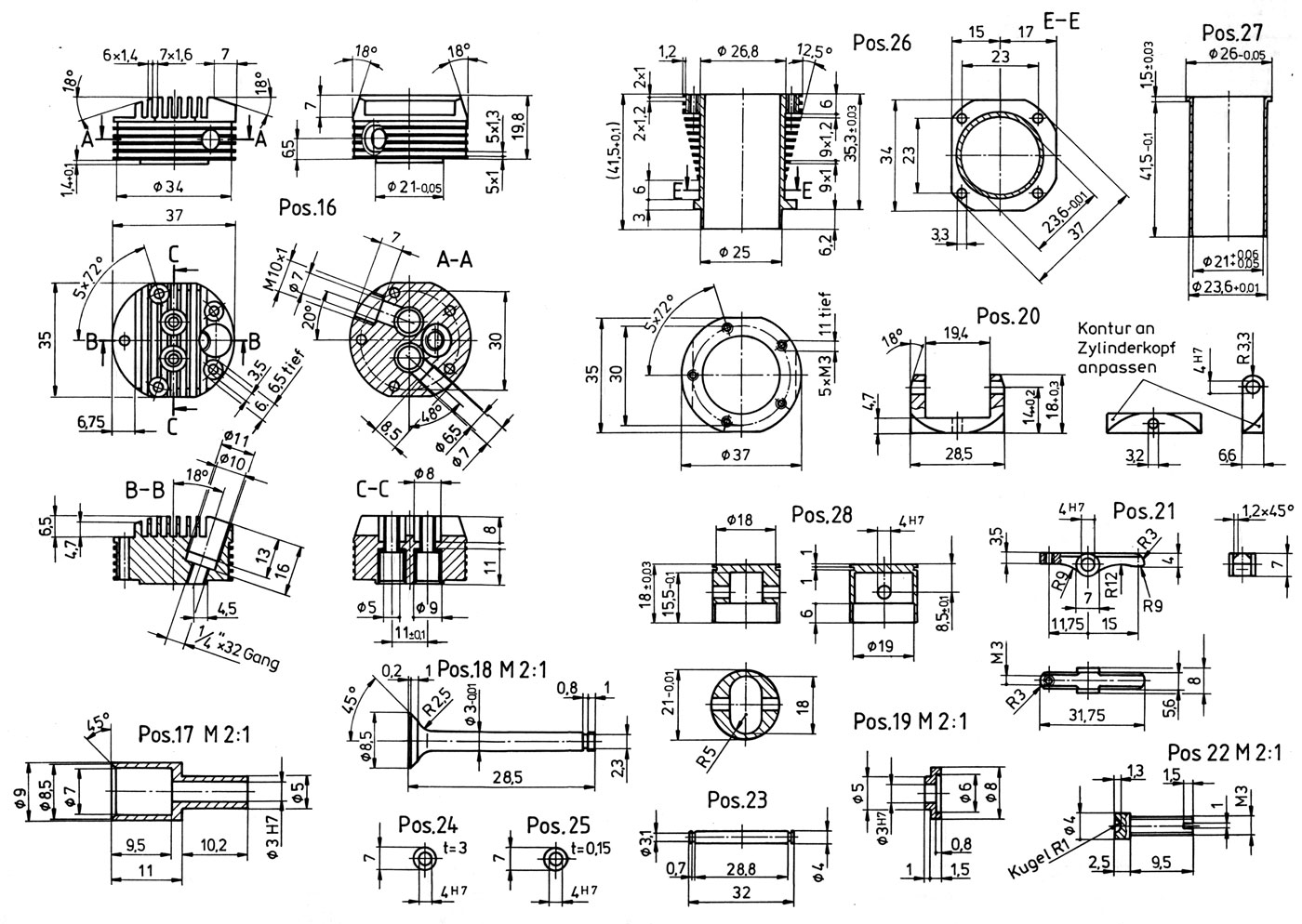

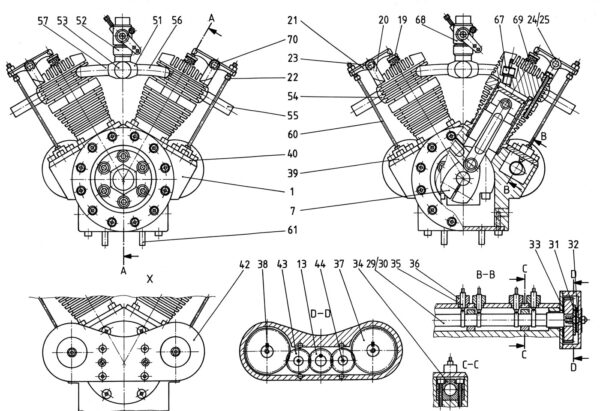

Der Bauplan besteht aus sechs Blättern des Formats DIN -A3 mit der Darstellung der Einzelteile, sowie zwei Blättern des gleichen Formats mit den Ansichten bzw. Schnitt des kompletten Motors. Desweitern ist eine mehrseitige Baubeschreibung mit Stücklisten aller Teile enthalten. Außerdem sind noch Lieferantenadressen von zB. Kugellagern, Zahnrädern oder Ventilfedern aufgeführt.
Der Plan ist sehr präzise und zeigt alle Teile in verständlicher Form.

Viele Rückmeldungen mit eingeschickten Fotos des Motor, der von Kunden gefertigt wurden, bestätigen, dass er erfolgreich nachgebaut wurde.

Für die Herstellung ist eine Dreh- und Fräsmaschine erforderlich.

Technical data of the engine

Bore 21 mm
Stroke 21 mm
Capacity 87 ccm
Weight approx. 4800 g
Revolutions approx. 950 – 4500 1/Min.
Valve diameter 8,5 mm
Valve lap 20 degrees KW
Outer diameter approx.
Width approx. 145 mm
Height approx. 145 mm
Length approx. 295 mm
Propeller size up to approx. 24×10 inch

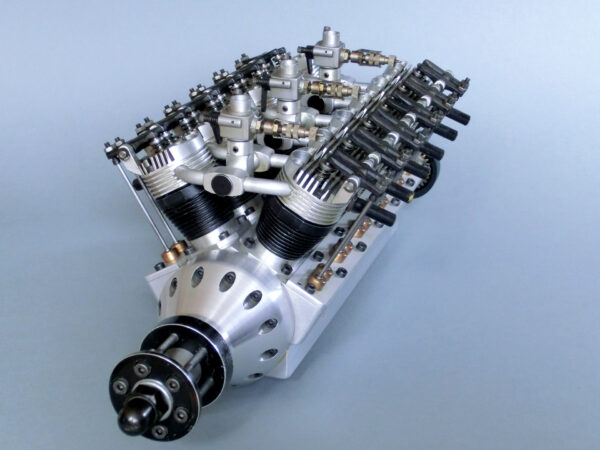

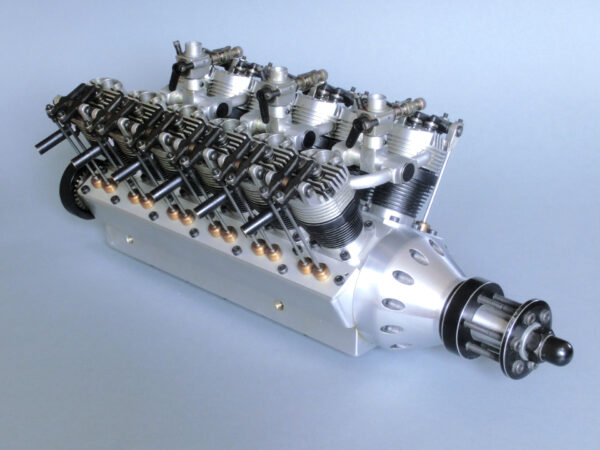

The engine is a multi-cylinder 4-stroke glow igniter, which was developed by myself. Except for the carburetors, no parts from other engines were used, each component is my own design.

The engine is air-cooled and operates with mixed lubrication (methanol and synthetic oil). It is designed as an aircraft engine, but is not based on any particular model.

Videos of the engine

Videoclip No. 1 – Test-run video

Videoclip No. 2 – Test-run video

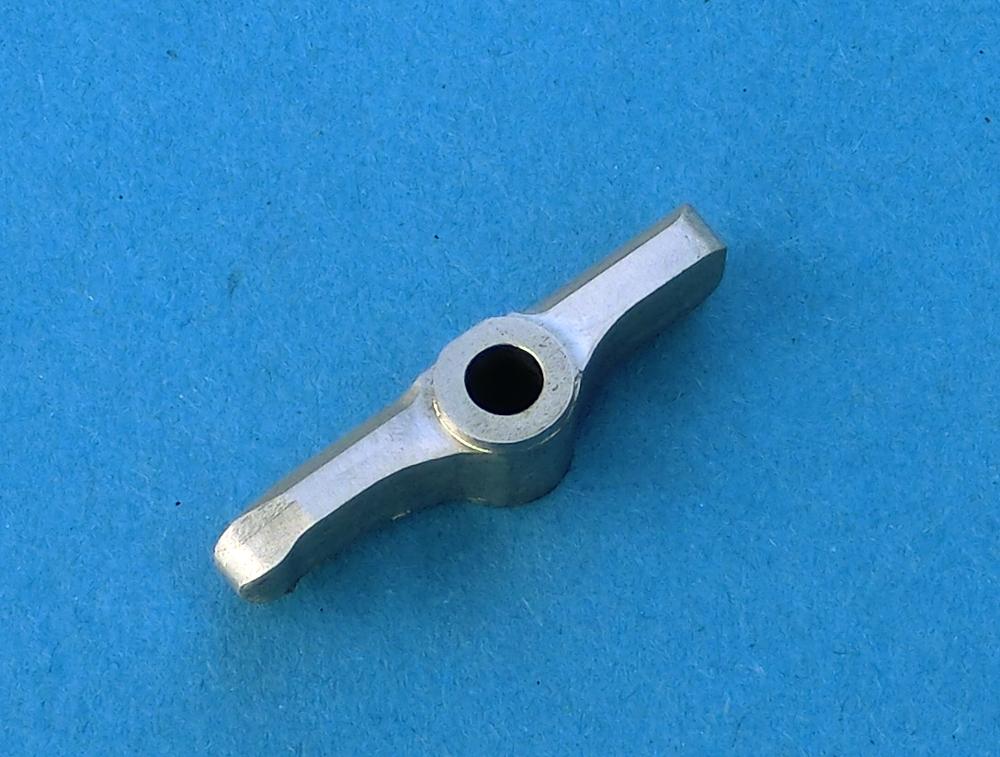

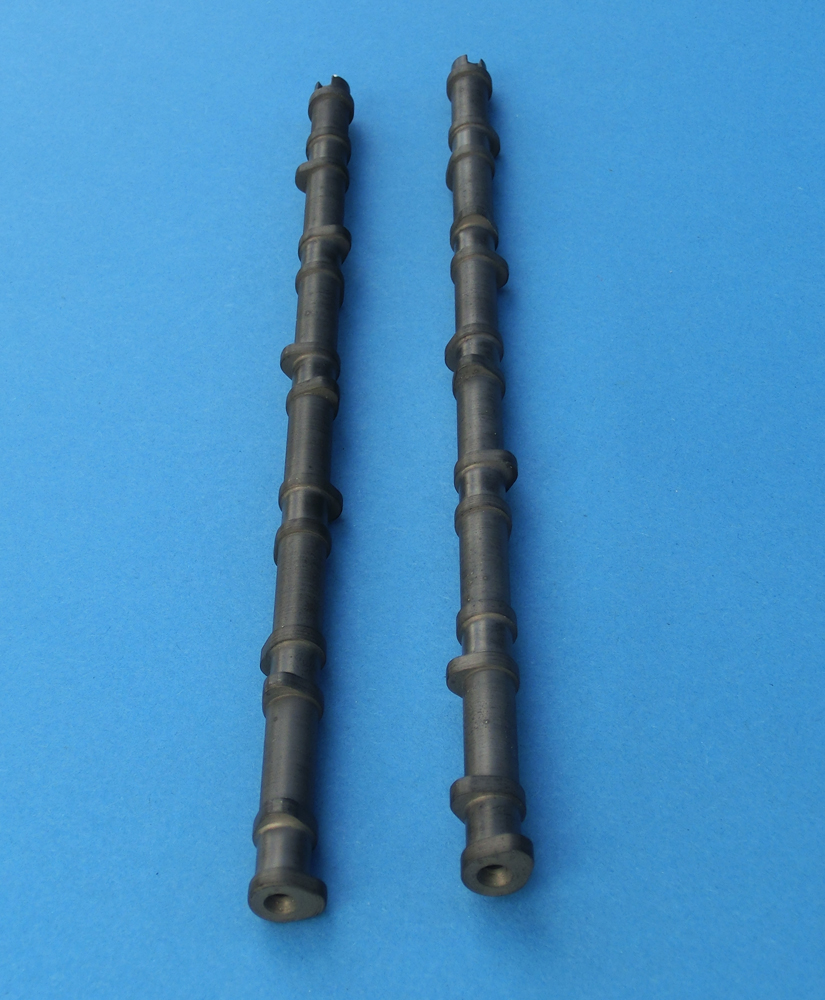

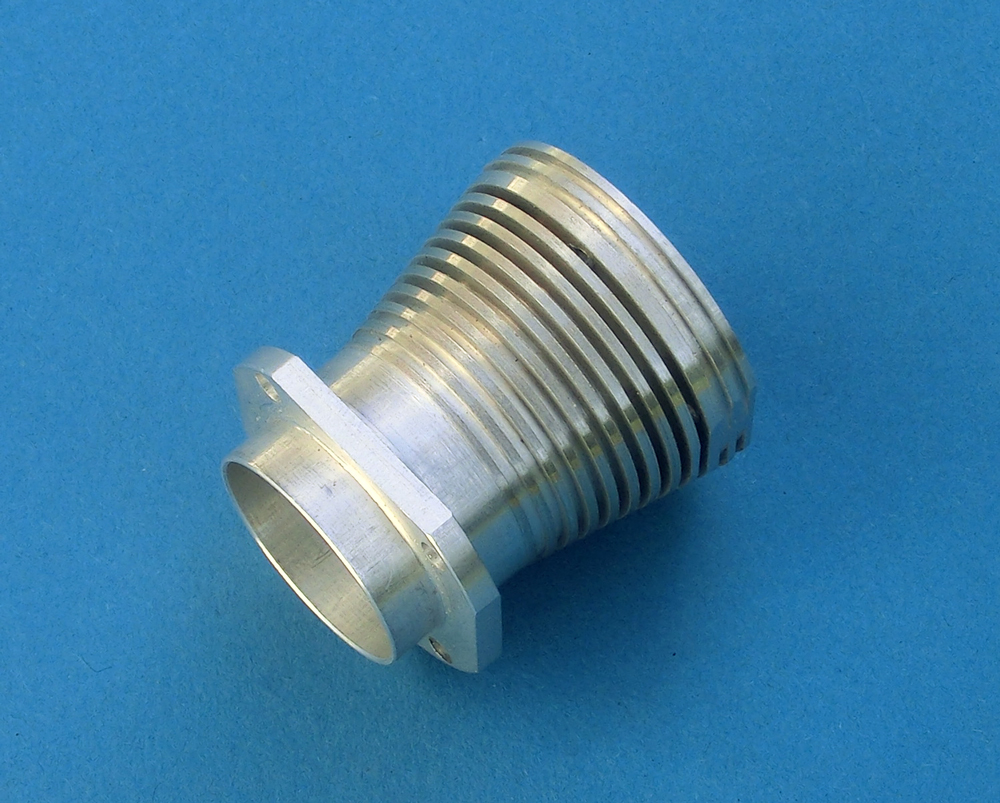

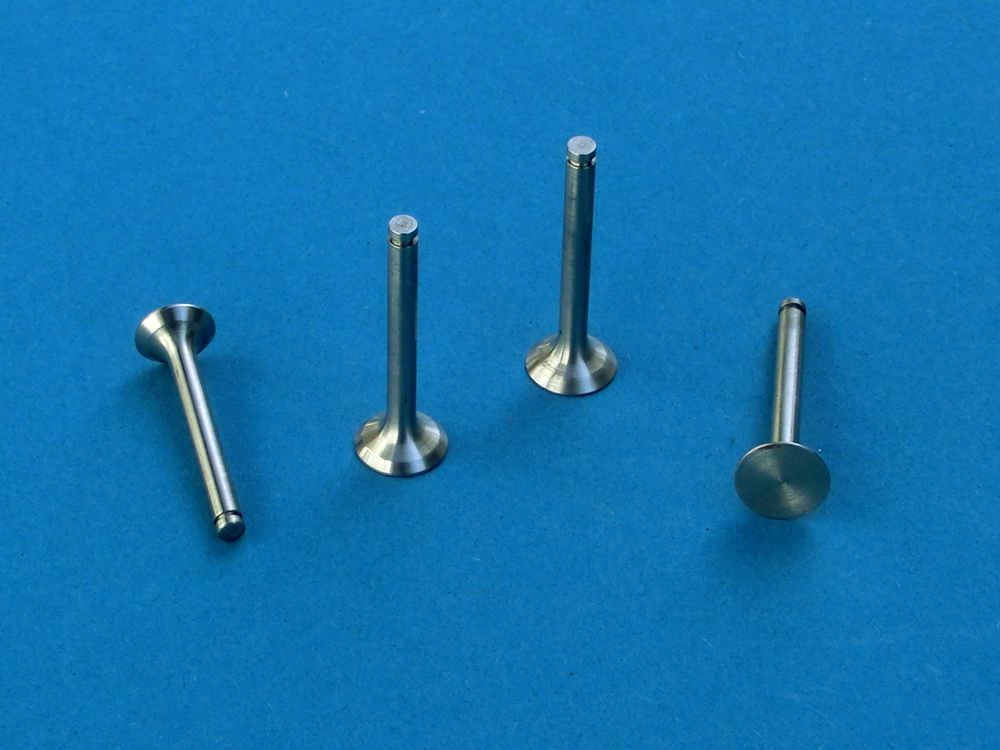

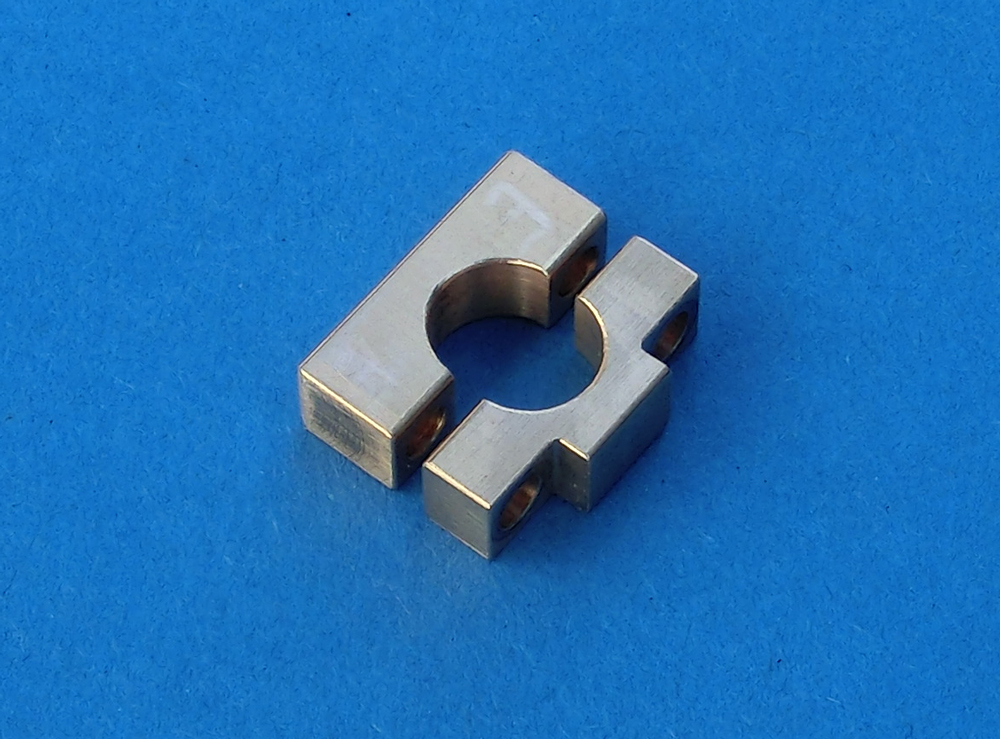

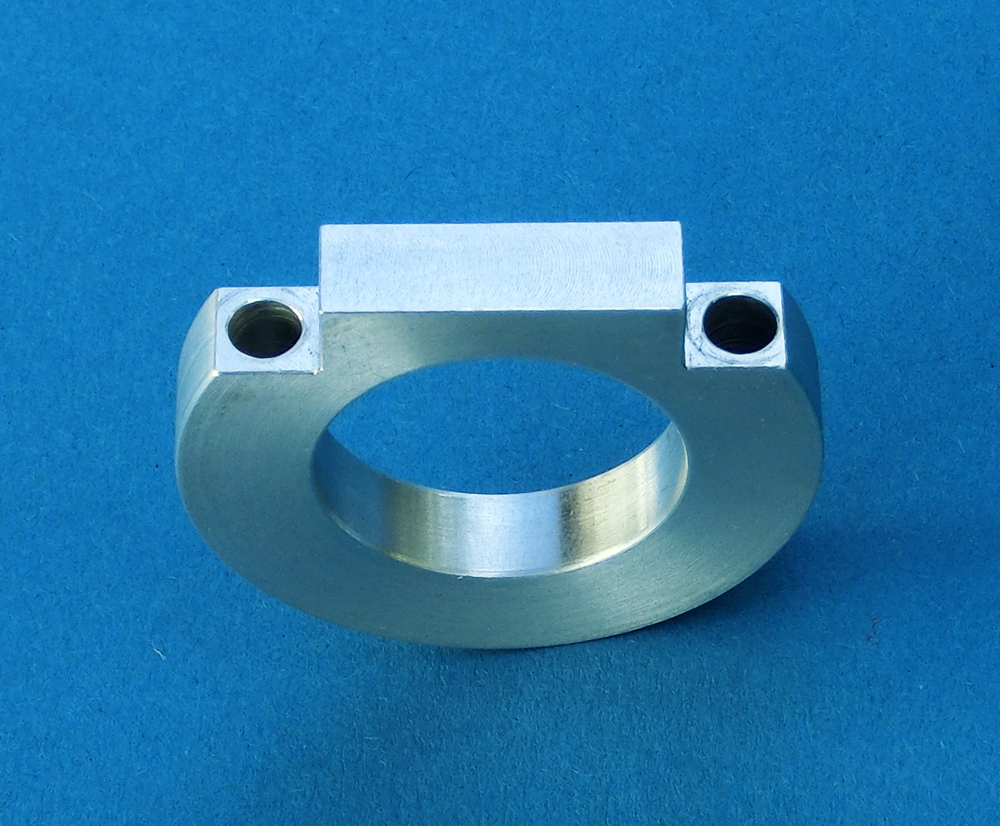

Images of individual parts

Additional information

Descripitions

English labels, German labels
