Bauplan: 4 Zylinder Boxermotor

55,00

Bauplan für den 4 Zylinder Boxermotor

Auswahl zurücksetzen

Artikelnummer: n. a. Kategorie:

Beschreibung

Bestellen Sie hier die Baupläne für Ihren Nachbau des 4 Zylinder Boxermotors!

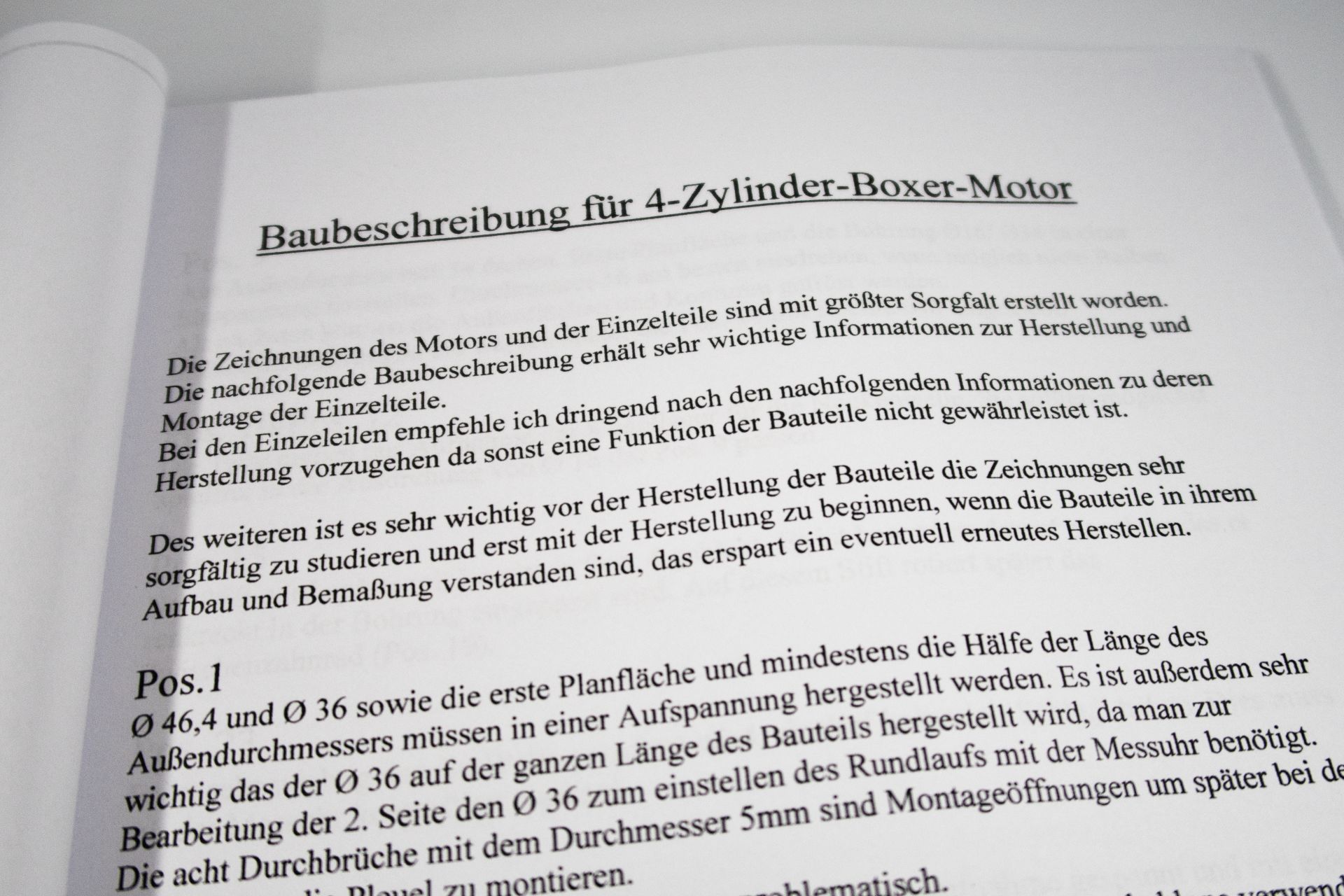

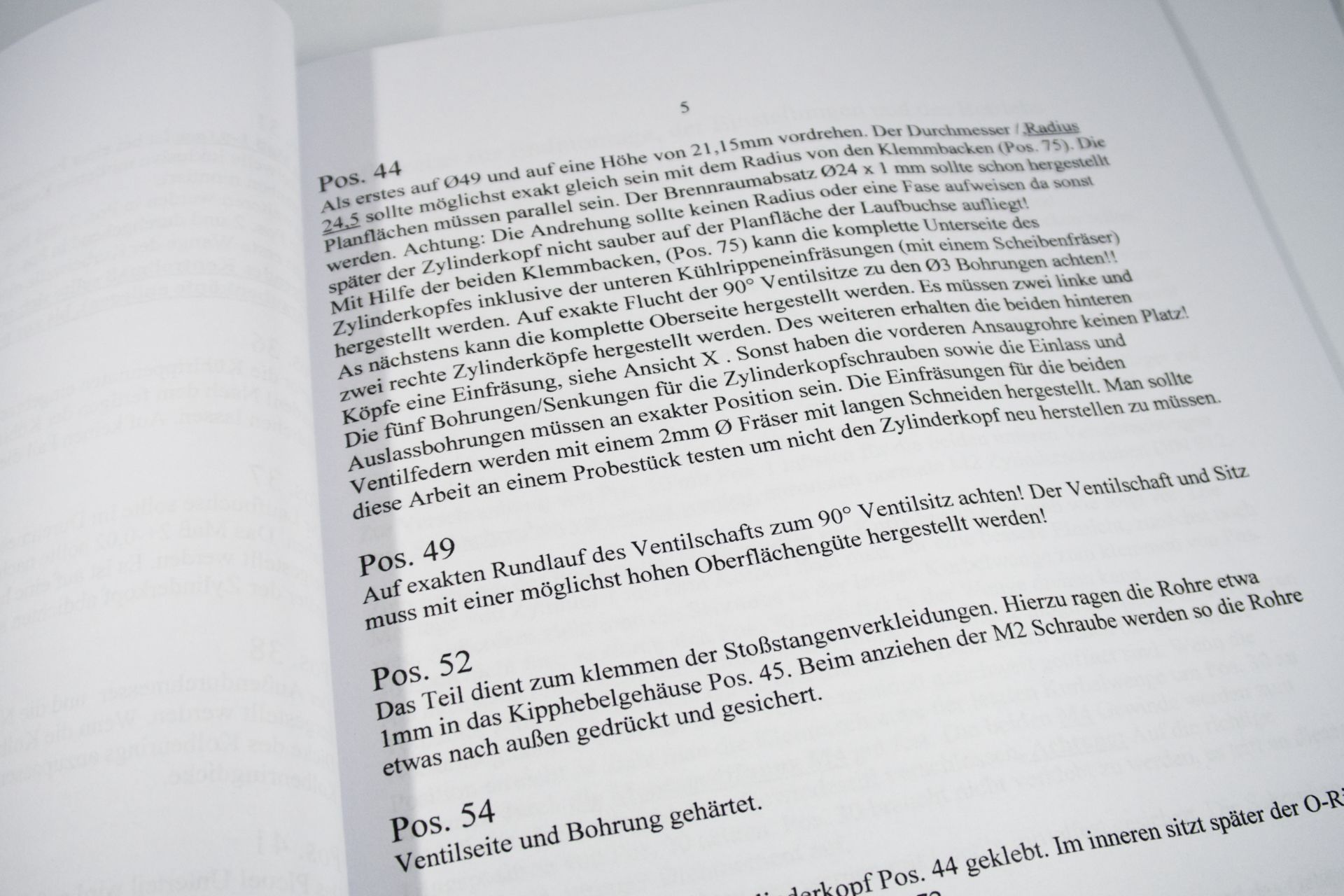

Der Bauplan besteht aus acht Blättern des Formats DIN -A3 mit der Darstellung der Einzelteile, sowie zwei Blättern des gleichen Formats mit den Ansichten bzw. Schnitt des kompletten Motors. Des Weiteren ist eine sechsseitige Baubeschreibung des Formats DIN- A4 vorhanden.

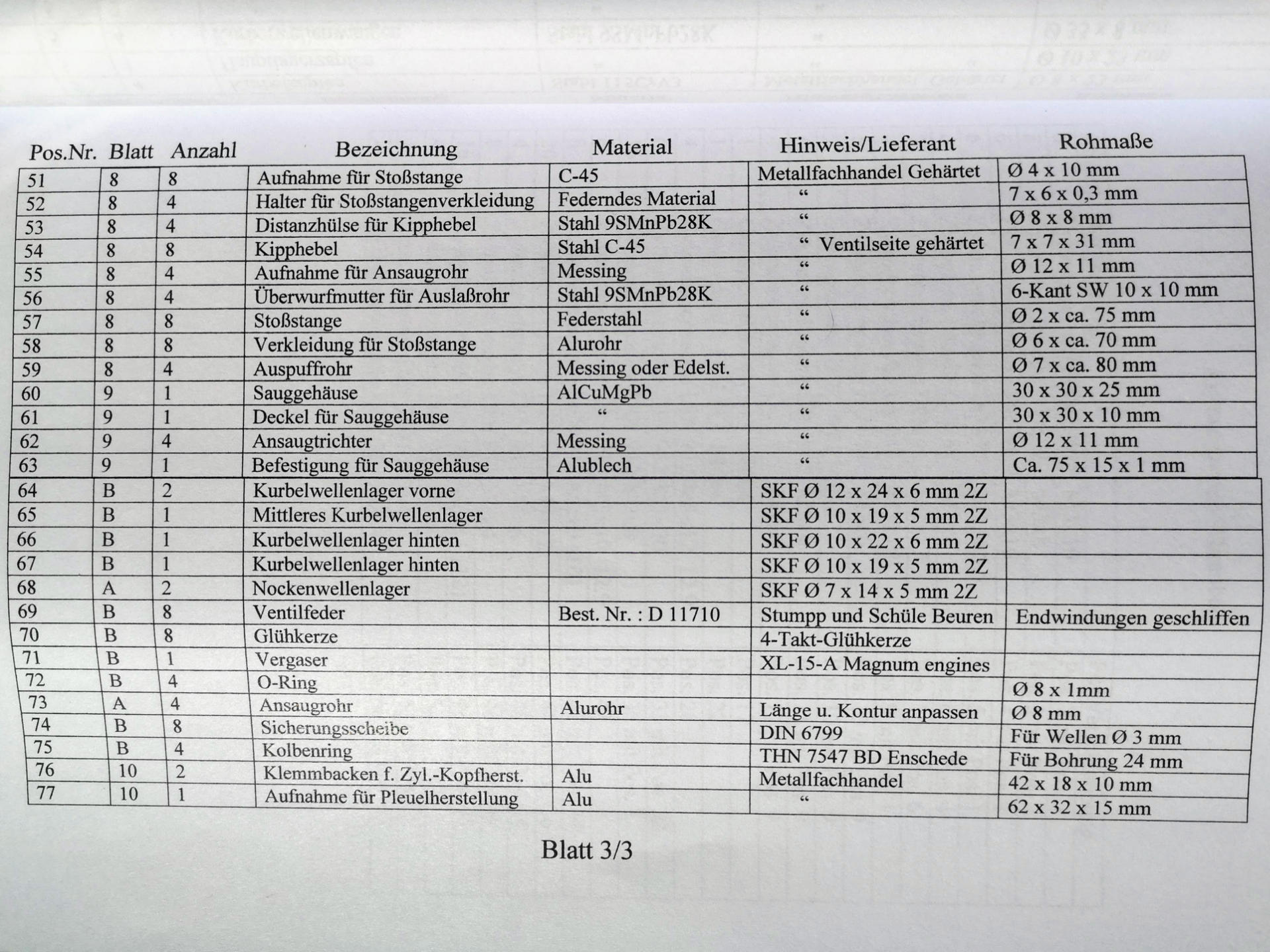

Außerdem sind Stücklisten aller Teile enthalten. Zusätzlich sind noch Lieferantenadressen von zB. Kugellagern, Zahnrädern und Ventilfedern aufgeführt.

Der Plan ist sehr präzise und zeigt alle Teile in verständlicher Form.

Für die Herstellung ist eine Dreh- und Fräsmaschine erforderlich.

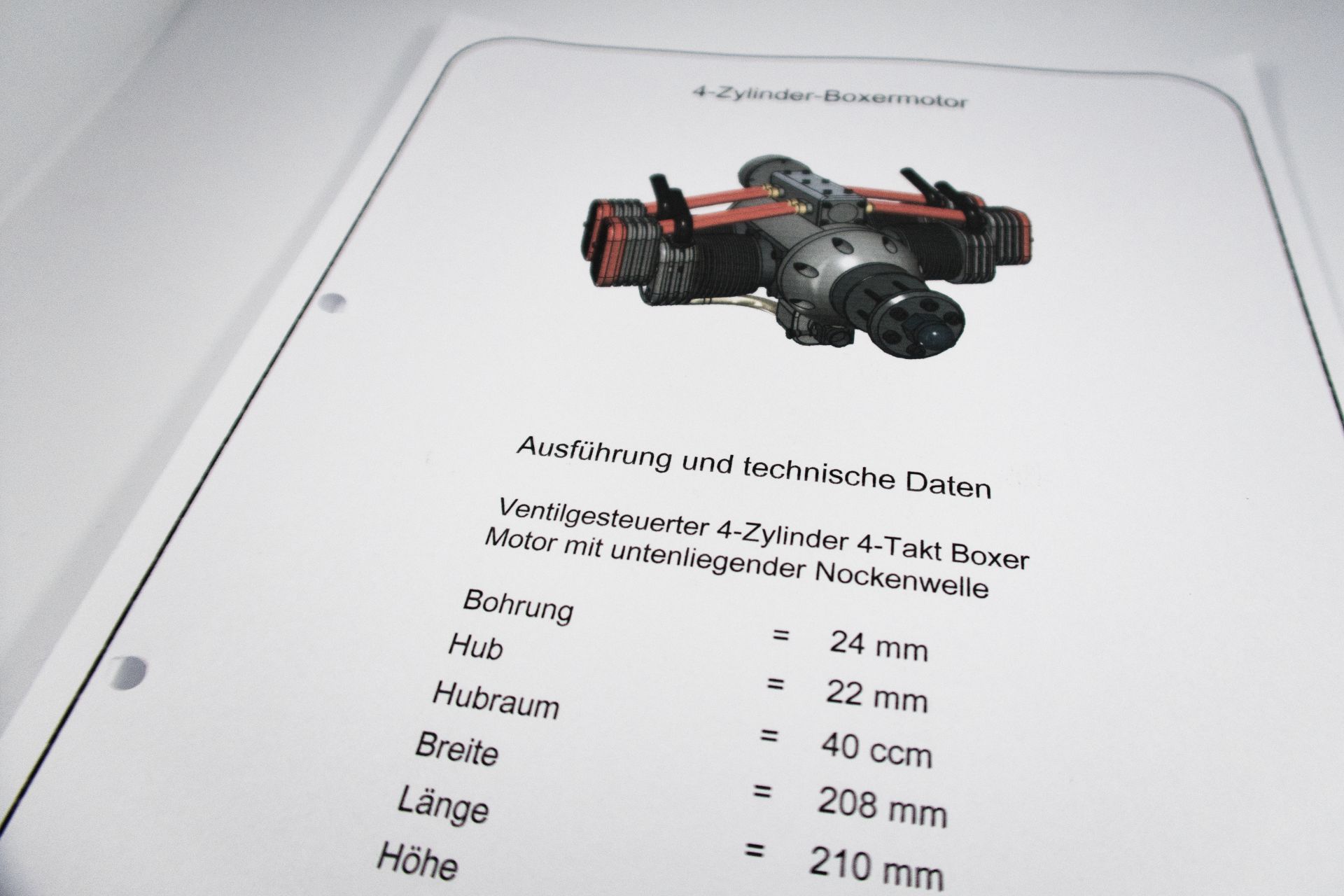

Technische Daten des Motors

Bohrung 24 mm
Hub 22 mm
Hubraum 40 ccm
Gewicht ca. 1500 g
Drehzahl ca. 950 – 6000 1/Min.
Breite ca. 208 mm
Höhe ca. 113 mm
Länge ca. 210 mm
Propellergröße bis ca. 20×12 Zoll

Der Motor ist ein Mehrzylinder 4-Takt-Glühzünder, der in eigener Entwicklung entstanden ist. Es wurden, außer den Vergasern, keine Einzelteile von fremden Motoren verwendet, jedes Bauteil ist eine eigene Konstruktion.

Der Motor ist luftgekühlt und arbeitet mit Gemischschmierung (Methanol und Synthetiköl). Er ist als Flugmotor konzipiert, aber keinem speziellen Vorbild nachempfunden.

Zusätzliche Information

Beschriftungen

Deutsche Beschriftungen, Englische Beschriftungen
